2016.06.06项目心得

项目详情见:[6月6日]增城某大型住宅区IP监控及智能楼宇网络设备调试



一、项目描述

本次项目的主要是对“珠江嘉园”大型住宅区布置网络监控,此住宅区使用的IP网络监控和可视化智能楼宇系统,本项目华为作为被选品牌,采用单台华为S7703作为单核心,20台华为S2700-POE交换机作为接入层。事先集成商已经把设备上架及加电完毕,我们要做的是规划多个VLAN,配置管理地址,开启telnet网管,满足以后网络的升级和扩展的需求。



二、项目时间

2016年6月6日,一天完成。



三、主要项目内容

对IP地址做了规划,实现超网。每台交换机都配置了管理地址,可以通过Telnet远程管理网络。核心交换机与接入层交换机连接的端口都启用了Trunk,允许多个VLAN通过。对交换机端口都启用了快速交换端口,大大减小端口收敛时间。



四、项目详细过程

由于之前集成商已经把设备上架,而且把接入层交换机也安装完毕,所以这次项目并不是呆在弱电房里工作,而是要找到每栋住宅区的接入层交换机,做好第一台接入层交换机后,我们保存了脚本,对后面的设备只需更改少量配置就可刷入,但中间也遇到一些问题,比如有些设备可能之前给人配置过了,导致刷脚本失败,所以我们又得找到更改过的地方,Undo掉,再刷入相应的脚本,也遇到了一个奇葩的问题,正常的配置了Telnet和aaa后却不能进行远程访问,我们已经排除了IP地址没错,配置命令也没错,查看了华为手册也没发现错误,最后谢工尝试了很多方法,用[Huawei-ui-vty0-4]protocol inbound telnet 命令解决了此问题,他也表示此前未遇到过这样子的问题。并教导我们以后要抱有多点尝试的心理,现网中会有各式各样的奇葩问题不按常理出牌。
附上配置脚本:
待补充。。。。。。。。



五、项目体会

第一点:基础知识很重要,首先你要搞一个网络,你最先的得要规划网络的IP地址,得要想着为以后的扩展留下足够的地址空间,这次项目主要是针对交换机,所以对二层的优化要做好做足,比如默认STP模式更改为RSTP,交换机与交换机相连的端口要开启Trunk模式,对连接PC端的端口启用边缘端口(stp edged-port enable)等优化。

第二点:敢于动手的勇气,第一次上手真实项目,有点不太敢动手,生怕弄坏或者搞错,一紧张感觉又会忘记命令,要好好调整心态,当成是在eNSP上做实验,有了这份心态,就克服一半了。

最后唠叨一下,工程项目当中千万不要穿5分裤,会被蚊子抬走,也不太雅观。最后的最后感谢—谢工。



六、项目采照

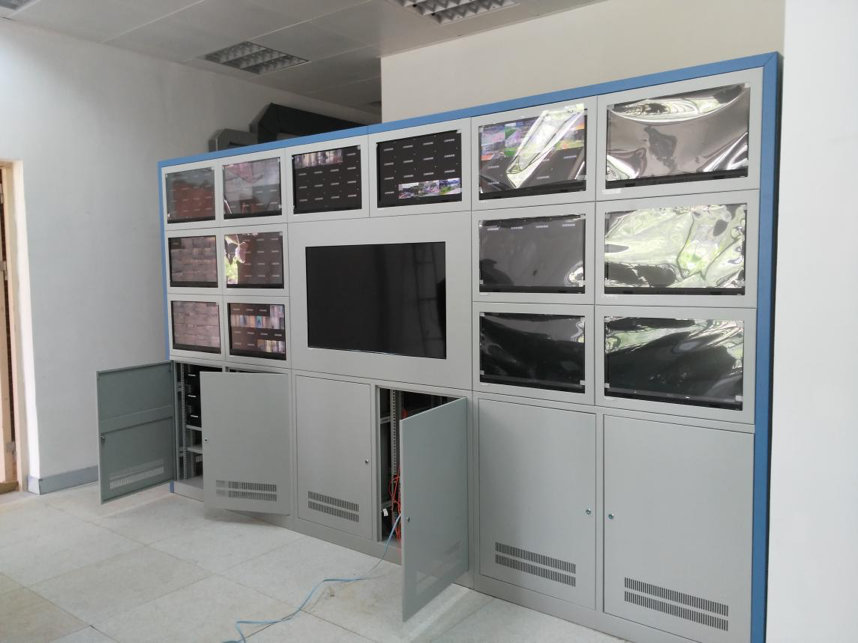

项目现场图片:监控室

项目现场图片:监控室

华为S2700 POE交换机

华为S2700 POE交换机

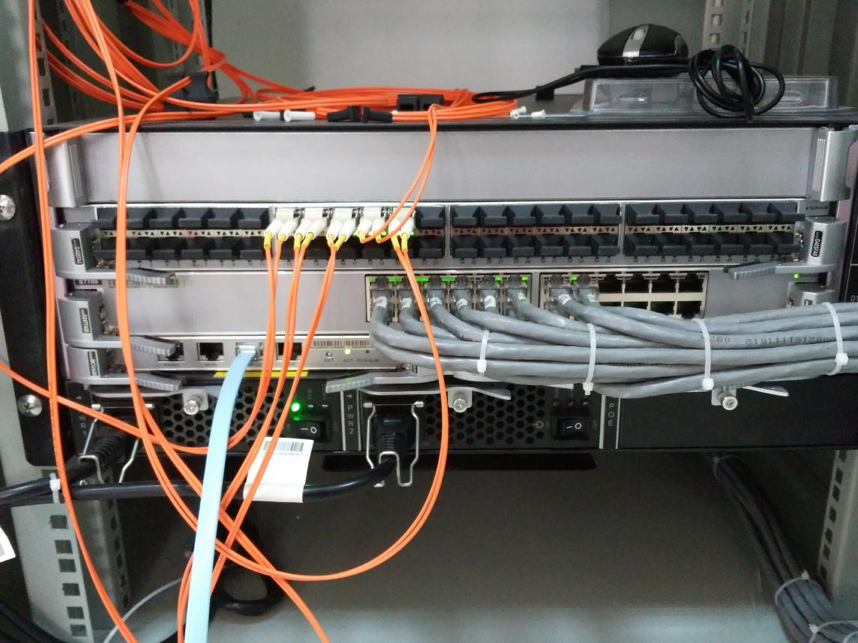

华为S7703核心交换机

华为S7703核心交换机

项目体验的另一位小伙伴正在认真的调试

项目体验的另一位小伙伴正在认真的调试

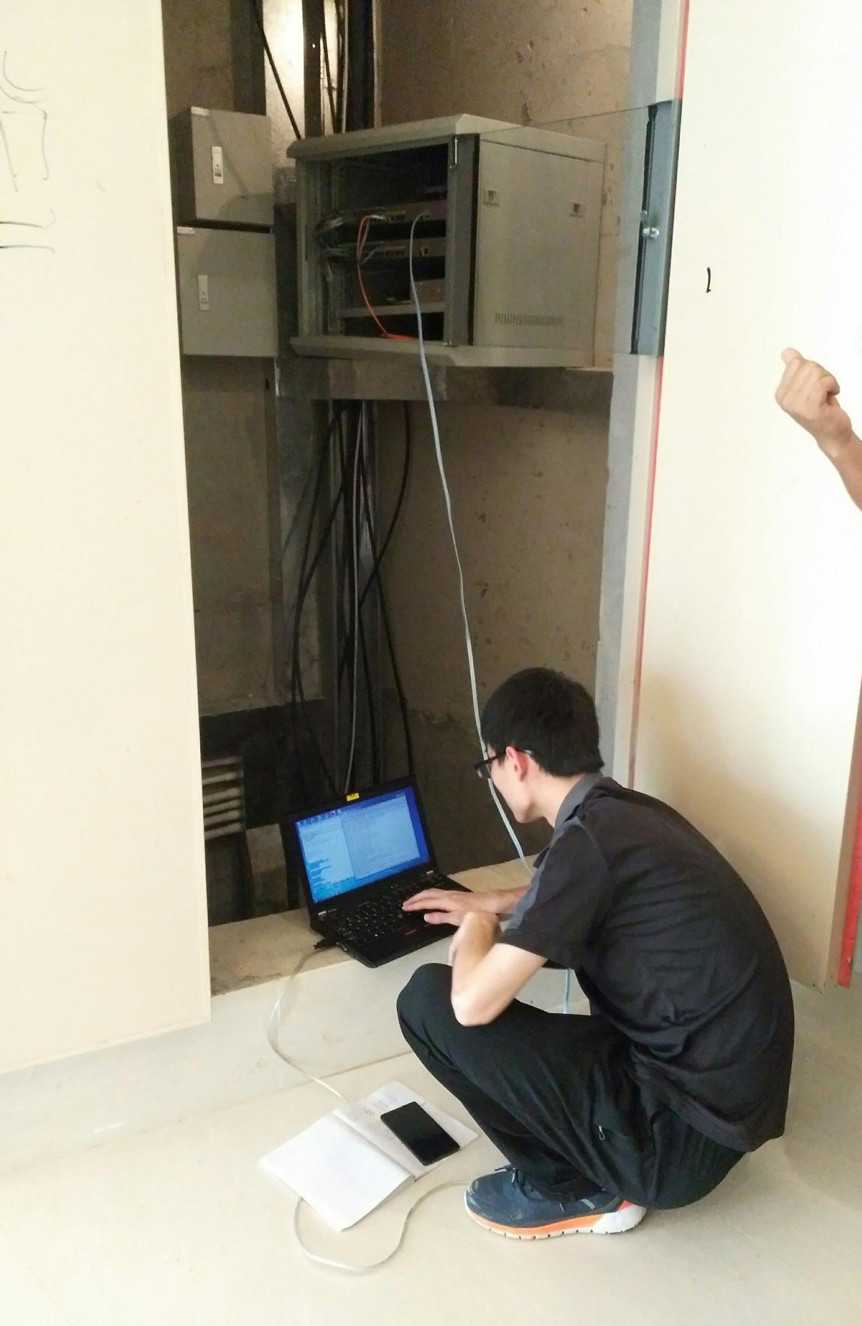

中赢谢工协助我们进行设备调试

中赢谢工协助我们进行设备调试
